I‑V Voll-/Kom­­pak­t­a­der — Ein­zel­fa­ser, metall­frei2023–08-05T19:51:22+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Voll-/Kom­­pak­t­a­der, Ein­zel­fa­ser, metall­frei

Geeig­net zur Kon­fek­tio­nie­rung zu Faser­pig­tails oder als Ver­bin­dungs­ka­bel in mecha­nisch geschütz­ten Berei­chen

Auf­bau

  • Faser mit Pri­ma­ry Coa­ting (gefärbt)
  • Gel­freie Ader bzw. Ader mit Gleit­schicht
  • Secon­da­ry Coa­ting aus ther­mo­plas­ti­schem Kunst­stoff, trans­pa­rent oder gefärbt

Faser­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

auf Anfra­ge lie­fer­bar

  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Secon­da­ry Coa­ting μm Faser­an­zahl Zug­fes­tig­keit ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
600 – – 0,5 600 0,1
900 – – 0,7 900 0,1

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Mini­ma­ler Bie­ge­ra­di­us ≥60 mm
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +70°C Ver­le­gung: ‑5°C bis +50°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Secon­da­ry Coa­ting μm Faser­an­zahl Zug­fes­tig­keit ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
600 – – 0,5 600 0,1
900 – – 0,7 900 0,1

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Mini­ma­ler Bie­ge­ra­di­us ≥60 mm
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +70°C Ver­le­gung: ‑5°C bis +50°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑V(ZN)H Sim­plex Kabel — Sim­plex Kabel, metall­frei, halo­gen­frei, flamm­wid­rig2023–08-05T20:01:23+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Sim­plex Kabel, metall­frei, halo­gen­frei, flamm­wid­rig

Geeig­net zur Kon­fek­tio­nie­rung zu einem Ver­bin­dungs­ka­bel zwi­schen pas­si­ven und akti­ven Netz­werk­kom­po­nen­ten im Innen­be­reich

Auf­bau

  • Kompaktader/Vollader
  • Zug­ent­las­tungs­ele­men­te aus Ara­mid
  • FRNC-Außen­­man­­tel gem. IEC 60332–2

Man­tel­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 1 200 4,5 2 0,15
2,8 1 400 7,4 2,8 0,2

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 100 N/10 cm
Schlag­fes­tig­keit 2 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑10°C bis +50°C Betrieb: ‑20°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 1 200 4,5 2 0,15
2,8 1 400 7,4 2,8 0,2

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 100 N/10 cm
Schlag­fes­tig­keit 2 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑10°C bis +50°C Betrieb: ‑20°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑V(ZN)H Duplex Kabel — Duplex Kabel, Zip­cord figure‑8, metall­frei, halo­gen­frei, flamm­wid­rig2023–08-05T20:13:24+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Duplex Kabel, Zip­cord figure‑8, metall­frei, halo­gen­frei, flamm­wid­rig

Geeig­net zur Kon­fek­tio­nie­rung zu einem Duplex­ver­bin­dungs­ka­bel zwi­schen pas­si­ven und akti­ven Netz­werk­kom­po­nen­ten im Innen­be­reich, aus­ge­führt als „zip-cord“

Auf­bau

  • zwei par­al­lel über einen Steg mit­ein­an­der ver­bun­de­ne Sim­plex­ka­bel:
    • Kompaktader/Vollader
    • Zug­ent­las­tungs­ele­men­te aus Ara­mid
    • FRNC-Außen­­man­­tel gem. IEC 60332–2

Man­tel­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 2 400 10,8 2,0 x 4,3 0,25
2,8 2 500 17,5 2,8 x 5,9 0,3

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 600 N/10 cm
Schlag­fes­tig­keit 2 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑10°C bis +50°CBetrieb: ‑20°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 2 400 10,8 2,0 x 4,3 0,25
2,8 2 500 17,5 2,8 x 5,9 0,3

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 600 N/10 cm
Schlag­fes­tig­keit 2 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑10°C bis +50°CBetrieb: ‑20°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑V(ZN)HH Duplex Kabel — Duplex Kabel, figure‑0, metall­frei, halo­gen­frei, flamm­wid­rig2023–08-05T20:30:45+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Duplex Kabel, figure‑0, metall­frei, halo­gen­frei, flamm­wid­rig

Geeig­net zur Kon­fek­tio­nie­rung zu einem Duplex­ver­bin­dungs­ka­bel zwi­schen pas­si­ven und akti­ven Netz­werk­kom­po­nen­ten im Innen­be­reich, aus­ge­führt als „figu­re 0“

Auf­bau

  • zwei par­al­lel geführ­te Sim­plex­ka­bel:
    • Kompaktader/Vollader
    • Zug­ent­las­tungs­ele­men­te aus Ara­mid
    • FRNC-Außen­­man­­tel gem. IEC 60332–2

mit einem gemein­sa­men FRNC-Außen­­man­­tel gem. IEC 60332–2, UV-bestän­­dig

Man­tel­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 2 400 7,8 3,0 x 5,0 0,4
2,8 2 500 12,5 4,2 x 7,0 0,45

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 1000 N/10 cm
Schlag­fes­tig­keit 5 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: 0°C bis +50°C Ver­le­gung: 0°C bis +50°CBetrieb: 0°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 2 400 7,8 3,0 x 5,0 0,4
2,8 2 500 12,5 4,2 x 7,0 0,45

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 1000 N/10 cm
Schlag­fes­tig­keit 5 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: 0°C bis +50°C Ver­le­gung: 0°C bis +50°CBetrieb: 0°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑VQ(ZN)H Indoor/Riser Kabel — Indoor/Riser Kabel, metall­frei, halo­gen­frei, flamm­wid­rig2023–08-05T20:31:53+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Indoor/Riser Kabel, metall­frei, halo­gen­frei, flamm­wid­rig

Robus­tes Riser­ka­bel im FTTH Bereich, opti­mal für die ver­ti­ka­le Ver­le­gung z.B. in bereits vor­han­de­nen Instal­la­ti­ons­ka­nä­len von Gebäu­den geeig­net. Auf Wunsch wird die­ses Kabel vor­kon­fek­tio­niert in prak­ti­schen Instal­la­ti­ons­kar­tons gelie­fert.

Auf­bau

  • 2 oder vier Kom­pakt­adern:
    • Faser mit Pri­ma­ry Coa­ting (gefärbt)
    • Gleit­schicht
    • Secon­da­ry Coa­ting aus Acry­lat, trans­pa­rent
  • Zug­ent­las­tungs­ele­men­te aus Ara­mid
  • FRNC-Außen­­man­­tel gem. IEC 60332–2, UV-bestän­­dig

Faser­far­ben
PENGG KABEL Stan­dard gemäß „Farb­kenn­zeich­nung – Glas­fa­ser­ka­bel“ im Doku­ment „All­ge­mei­ne Infor­ma­tio­nen“ in den All­ge­mei­nen Down­loads.
Auf Kun­den­wunsch kann auch ger­ne nach ande­ren Farb­codes (DIN, TIA/EIA-598 (MPO), IEC) gefer­tigt wer­den.

Man­tel­far­ben

  • grau (gemäß VDE 0888 /Teil 3)
  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – CPR Klas­se CE-Ken­n­­zei­chen – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Secon­da­ry Coa­ting μm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
600 2 400 7,5 2,8 0,25
600 4 400 8 2,8 0,25
900 2 400 8,5 3 0,3
900 4 400 9 3 0,3

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 500 N/10 cm
Schlag­fes­tig­keit 2 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑10°C bis +50°CBetrieb: ‑20°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Secon­da­ry Coa­ting μm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
600 2 400 7,5 2,8 0,25
600 4 400 8 2,8 0,25
900 2 400 8,5 3 0,3
900 4 400 9 3 0,3

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 500 N/10 cm
Schlag­fes­tig­keit 2 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑10°C bis +50°CBetrieb: ‑20°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑V(ZN)H Mini-Brea­­kou­t­­ka­­bel — Mini-Brea­­kou­t­­ka­­bel, metall­frei, halo­gen­frei, flamm­wid­rig2023–08-05T21:00:27+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Mini-Brea­­kou­t­­ka­­bel, metall­frei, halo­gen­frei, flamm­wid­rig

Mini­brea­kout­ka­bel für FTTH und Daten­c­en­ter­an­wen­dun­gen. Geeig­net für die Ver­le­gung auf Kabel­tas­sen oder Kabel­ka­nä­len im Innen­be­reich. Direkt mit Ste­cker kon­fek­tio­nier­bar.

Auf­bau

  • bis zu 24 Kom­pakt­adern oder Voll­a­dern:
    • Faser mit Pri­ma­ry Coa­ting (gefärbt)
    • Gleit­schicht
    • Secon­da­ry Coa­ting aus Acry­lat, trans­pa­rent
  • Zug­ent­las­tungs­ele­men­te aus Ara­mid
  • FRNC-Außen­­man­­tel gem. IEC 60332–2, UV-bestän­­dig

Faser­far­ben
PENGG KABEL Stan­dard gemäß „Farb­kenn­zeich­nung – Glas­fa­ser­ka­bel“ im Doku­ment „All­ge­mei­ne Infor­ma­tio­nen“ in den All­ge­mei­nen Down­loads.
Auf Kun­den­wunsch kann auch ger­ne nach ande­ren Farb­codes (DIN, TIA/EIA-598 (MPO), IEC) gefer­tigt wer­den.

Man­tel­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – CPR Klas­se CE-Ken­n­­zei­chen – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Secon­da­ry Coa­ting μm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
900 4 650 28 5,1 0,4
900 6 850 33 5,5 0,4
900 8 950 39 6,1 0,4
900 10 950 42 6,3 0,4
900 12 1.100 46 6,6 0,5
900 16 1.300 58 7,5 0,5
900 24 1.600 73 8,5 0,7

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 2000 N/10 cm
Schlag­fes­tig­keit 20 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑20°C bis +60°C Ver­le­gung: ‑5°C bis +50°C Betrieb: ‑20°C bis +60°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Secon­da­ry Coa­ting μm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
900 4 650 28 5,1 0,4
900 6 850 33 5,5 0,4
900 8 950 39 6,1 0,4
900 10 950 42 6,3 0,4
900 12 1.100 46 6,6 0,5
900 16 1.300 58 7,5 0,5
900 24 1.600 73 8,5 0,7

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 2000 N/10 cm
Schlag­fes­tig­keit 20 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 15x-Kabel­­durch­­­mes­­ser dyna­misch: 20x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑20°C bis +60°C Ver­le­gung: ‑5°C bis +50°C Betrieb: ‑20°C bis +60°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑V(ZN)HH Brea­kout­ka­bel — Brea­kout­ka­bel, metall­frei, halo­gen­frei, flamm­wid­rig2023–08-05T21:07:35+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Brea­kout­ka­bel, metall­frei, halo­gen­frei, flamm­wid­rig

Auf­teil­ka­bel für FTTH und Daten­c­en­ter­an­wen­dun­gen. Geeig­net für die Ver­le­gung auf Kabel­tas­sen oder Kabel­ka­nä­len im Innen­be­reich. Direkt mit Ste­cker kon­fek­tio­nier­bar.

Auf­bau

  • GFK Stütz­ele­ment
  • bis zu 24 Sim­­plex-Ein­­zel­­ka­­bel ver­seilt:
    • Faser mit Pri­ma­ry Coa­ting (gefärbt)
    • Gleit­schicht
    • Secon­da­ry Coa­ting aus Acry­lat, trans­pa­rent
    • Zug­ent­las­tungs­ele­men­te aus Ara­mid
    • FRNC-Außen­­man­­tel gem. IEC 60332–2
  • FRNC-Außen­­man­­tel gem. IEC 60332–2, UV-bestän­­dig

Man­tel­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – CPR Klas­se CE-Ken­n­­zei­chen – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 4 800 55 7,4 1,5
2 6 1.800 74 8,4 1,5
2 8 2.400 96 9,7 1,5
2 12 3.000 144 12,2 2
2 16 3.400 137 12 2
2 18 3.700 151 12,4 2
2 24 4.000 196 14,3 2,5

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 1500 N/10 cm
Schlag­fes­tig­keit 10 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 10x-Kabel­­durch­­­mes­­ser dyna­misch: 15x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑5°C bis +40°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 4 800 55 7,4 1,5
2 6 1.800 74 8,4 1,5
2 8 2.400 96 9,7 1,5
2 12 3.000 144 12,2 2
2 16 3.400 137 12 2
2 18 3.700 151 12,4 2
2 24 4.000 196 14,3 2,5

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 1500 N/10 cm
Schlag­fes­tig­keit 10 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 10x-Kabel­­durch­­­mes­­ser dyna­misch: 15x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑5°C bis +40°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑V(ZN)H(BN)2Y Brea­kout­ka­bel — Brea­kout­ka­bel, metall­frei, leich­ter Nage­tier­schutz2023–08-05T21:13:53+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Brea­kout­ka­bel, metall­frei, leich­ter Nage­tier­schutz

Brea­kout­ka­bel für FTTH und Daten­c­en­ter­an­wen­dun­gen mit zusätz­li­chem Nage­tier­schutz. Geeig­net für die Ver­le­gung auf Kabel­tas­sen oder Kabel­ka­nä­len und Roh­ren im Innen- sowie im Außen­be­reich. Direkt mit Ste­cker kon­fek­tio­nier­bar.

Auf­bau

  • GFK Stütz­ele­ment
  • bis zu 24 Sim­­plex-Ein­­zel­­ka­­bel ver­seilt:
    • Faser mit Pri­ma­ry Coa­ting (gefärbt)
    • Gleit­schicht
    • Secon­da­ry Coa­ting aus Acry­lat, trans­pa­rent
    • Zug­ent­las­tungs­ele­men­te aus Ara­mid
    • FRNC-Außen­­man­­tel gem. IEC 60332–2
  • Zug­ent­las­tung und gleich­zei­ti­ger Nage­tier­schutz durch Glas­gar­ne
  • PE-Außen­­man­­tel, UV-bestän­­dig

Man­tel­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – CPR Klas­se CE-Ken­n­­zei­chen – Meter

auf Anfra­ge lie­fer­bar

  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 4 2.400 73 8,3 2,5
2 6 2.800 92 9,3 2,5
2 8 3.700 118 10,7 3
2 12 4.100 167 13,1 3
2 16 3.500 154 12,7 3
2 18 3.900 169 13,3 3
2 24 5.200 224 15,9 3,5
2,4 4 2.200 83 9,9 2,5
2,4 6 2.900 89 11,2 2,5
2,4 8 3.300 117 12,7 3
2,4 12 4.400 220 15,9 3,5
2,4 16 4.600 209 15,3 3,5
2,4 18 4.800 228 16,2 4
2,4 24 5.500 297 18,9 5

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 2000 N/10 cm
Schlag­fes­tig­keit 20 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 10x-Kabel­­durch­­­mes­­ser dyna­misch: 15x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑5°C bis +40°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 4 2.400 73 8,3 2,5
2 6 2.800 92 9,3 2,5
2 8 3.700 118 10,7 3
2 12 4.100 167 13,1 3
2 16 3.500 154 12,7 3
2 18 3.900 169 13,3 3
2 24 5.200 224 15,9 3,5
2,4 4 2.200 83 9,9 2,5
2,4 6 2.900 89 11,2 2,5
2,4 8 3.300 117 12,7 3
2,4 12 4.400 220 15,9 3,5
2,4 16 4.600 209 15,3 3,5
2,4 18 4.800 228 16,2 4
2,4 24 5.500 297 18,9 5

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 2000 N/10 cm
Schlag­fes­tig­keit 20 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 10x-Kabel­­durch­­­mes­­ser dyna­misch: 15x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑5°C bis +40°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
I‑V(ZN)H(BN)H Brea­kout­ka­bel — Brea­kout­ka­bel, metall­frei, leich­ter Nage­tier­schutz, halo­gen­frei, flamm­wid­rig2023–08-05T21:20:05+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Brea­kout­ka­bel, metall­frei, leich­ter Nage­tier­schutz, halo­gen­frei, flamm­wid­rig

Brea­kout­ka­bel für FTTH und Daten­c­en­ter­an­wen­dun­gen mit zusätz­li­chem Nage­tier­schutz. Geeig­net für die Ver­le­gung auf Kabel­tas­sen oder Kabel­ka­nä­len und Roh­ren im Innen­be­reich. Direkt mit Ste­cker kon­fek­tio­nier­bar.

Auf­bau

  • GFK Stütz­ele­ment
  • bis zu 24 Sim­­plex-Ein­­zel­­ka­­bel ver­seilt:
    • Faser mit Pri­ma­ry Coa­ting (gefärbt)
    • Gleit­schicht
    • Secon­da­ry Coa­ting aus Acry­lat, trans­pa­rent
    • Zug­ent­las­tungs­ele­men­te aus Ara­mid
    • FRNC-Außen­­man­­tel gem. IEC 60332–2
  • Zug­ent­las­tung und gleich­zei­ti­ger Nage­tier­schutz durch Glas­gar­ne
  • FRNC-Außen­­man­­tel gem. IEC 60332–2, UV-bestän­­dig

Man­tel­far­ben

  • gelb (E9)
  • oran­ge (G50, G62,5)
  • tür­kis (G50 OM3)

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – CPR Klas­se CE-Ken­n­­zei­chen – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • kon­fek­tio­niert mit ver­schie­de­nen Ste­cker­ty­pen
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 4 2.400 73 8,3 1,5
2 6 2.800 92 9,3 1,5
2 8 3.700 118 10,7 1,5
2 12 4.100 167 13,1 2
2 16 3.500 154 12,7 2
2 18 3.900 169 13,3 2
2 24 5.200 224 15,9 3,5
2,4 4 2.200 83 9,9 2
2,4 6 2.900 89 11,2 2
2,4 8 3.300 117 12,7 3
2,4 12 4.400 220 15,9 3,5
2,4 16 4.600 209 15,3 3,5
2,4 18 4.800 228 16,2 4
2,4 24 5.500 297 18,9 5

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 2000 N/10 cm
Schlag­fes­tig­keit 20 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 10x-Kabel­­durch­­­mes­­ser dyna­misch: 15x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑5°C bis +40°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Durch­mes­ser Ein­zel­ka­bel mm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 4 2.400 73 8,3 1,5
2 6 2.800 92 9,3 1,5
2 8 3.700 118 10,7 1,5
2 12 4.100 167 13,1 2
2 16 3.500 154 12,7 2
2 18 3.900 169 13,3 2
2 24 5.200 224 15,9 3,5
2,4 4 2.200 83 9,9 2
2,4 6 2.900 89 11,2 2
2,4 8 3.300 117 12,7 3
2,4 12 4.400 220 15,9 3,5
2,4 16 4.600 209 15,3 3,5
2,4 18 4.800 228 16,2 4
2,4 24 5.500 297 18,9 5

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 2000 N/10 cm
Schlag­fes­tig­keit 20 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 10x-Kabel­­durch­­­mes­­ser dyna­misch: 15x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑25°C bis +60°C Ver­le­gung: ‑5°C bis +40°C Betrieb: ‑5°C bis +50°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

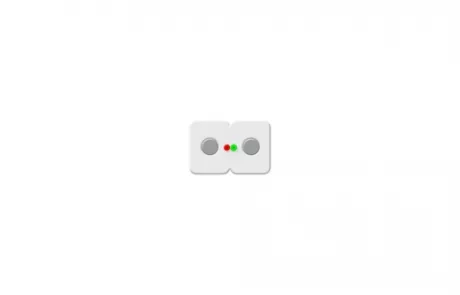

Flat Drop cable — Innen­ka­bel, metall­frei, halo­gen­frei, flamm­wid­rig2023–08-05T21:30:44+02:00

All­ge­mei­ne Down­loads
All­ge­mei­ne Infor­ma­tio­nen
Faser­da­ten­blät­ter
Ver­la­de­vor­schrift

Innen­ka­bel, metall­frei, halo­gen­frei, flamm­wid­rig

Sehr robus­tes Innen­ka­bel mit 1–2 Fasern für die Ver­le­gung im Innen­be­reich zum direk­ten Kun­den­an­schluss mit guten Quer­druck­wer­ten. Der Zugang zur Faser ist sehr ein­fach mög­lich.

Auf­bau

  • ein – zwei zen­tral geführ­te Fasern (ohne Secon­­da­ry-Coa­­ting)
  • FRNC-Außen­­man­­tel gem. IEC 60332–2, UV-bestän­­dig, creme­far­big
  • zwei GFK-Stä­­be zur Zug­ent­las­tung in den Man­tel ein­ge­bet­tet

Faser­far­ben
PENGG KABEL Stan­dard gemäß „Farb­kenn­zeich­nung – Glas­fa­ser­ka­bel“ im Doku­ment „All­ge­mei­ne Infor­ma­tio­nen“ in den All­ge­mei­nen Down­loads.
Auf Kun­den­wunsch kann auch ger­ne nach ande­ren Farb­codes (DIN, TIA/EIA-598 (MPO), IEC) gefer­tigt wer­den.

Stan­dard­be­druckung:
PENGG KABEL – Kabel­ty­pe – Faser­an­­zahl/-type – ID Num­mer – CPR Klas­se CE-Ken­n­­zei­chen – Meter

auf Anfra­ge lie­fer­bar

  • FRNC-Man­­tel gem. IEC 60332–3
  • ande­re Man­tel­far­be
  • Bedruckung gem. Kun­den­wunsch

Die­ses Daten­blatt beschreibt einen Stan­­dard-Typ.
Zahl­rei­che Vari­an­ten sind auf Anfra­ge erhält­lich.

Faser­durch­mes­ser μm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 1 80 7,6 2,0 x 3,0 0,4
2 2 80 7,6 2,0 x 3,0 0,4

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 4000 N/10 cm
Schlag­fes­tig­keit 5 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 20x-Kabel­­durch­­­mes­­ser dyna­misch: 35x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑30°C bis +70°C Ver­le­gung: ‑5°C bis +50°C Betrieb: ‑30°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.

Faser­durch­mes­ser μm Faser­an­zahl Zug­fes­tig­keit* ca. N Gewicht ca. kg/km Außen­durch­mes­ser ca. mm Brand­last MJ/m
2 1 80 7,6 2,0 x 3,0 0,4
2 2 80 7,6 2,0 x 3,0 0,4

* mit rever­si­bler Dämp­fungs­er­hö­hung

Tech­ni­sche Daten

gemäß IEC EN 60794–2 – Indoor opti­cal fib­re cables

Zug­fes­tig­keit sie­he Tabel­le in den Pro­dukt­da­ten
Quer­druck­fes­tig­keit 4000 N/10 cm
Schlag­fes­tig­keit 5 Nm
Mini­ma­ler Bie­ge­ra­di­us sta­tisch: 20x-Kabel­­durch­­­mes­­ser dyna­misch: 35x-Kabel­­durch­­­mes­­ser
Tem­pe­ra­tur­be­reich Lage­rung und Trans­port: ‑30°C bis +70°C Ver­le­gung: ‑5°C bis +50°C Betrieb: ‑30°C bis +70°C
Tech­ni­sche Ände­run­gen vor­be­hal­ten.
Wei­te­re Links:
Coo­kie Ein­stel­lun­gen
Pro­duk­te:

Bes­te Ver­bin­dun­gen
ent­schei­den über den Erfolg.

Wei­te­re Links:
Coo­kie Ein­stel­lun­gen
Pro­duk­te:

Bes­te Ver­bin­dun­gen ent­schei­den über den Erfolg.

© Copy­right Zon­nen­berg GmbH | All Rights reser­ved | Deve­lo­ped by Pix//Zilla

Zonnenberg GmbH & Co. KG
Nach oben
